Ce qu'il faut retenir vite
- Configuration 4 fils : élimine totalement les erreurs de mesure dues à la résistance des câbles, idéal pour les process industriels exigeants.
- Précision de mesure : privilégier la Classe A (±0,15 °C) pour les applications critiques comme la stérilisation ou la chimie fine.
- Sortie 4-20 mA : assure une transmission stable et fiable sur de longues distances, avec détection intégrée des pannes.
- Enveloppe en acier inoxydable : garantit la durabilité du capteur dans les milieux corrosifs, humides ou soumis à des nettoyages fréquents.
- Étalonnage annuel : indispensable pour maintenir la traçabilité et la fiabilité des mesures selon la norme CEI 60751.
L’industrie a bien changé depuis l’époque où l’on jugeait la température d’un four à la couleur de la braise. Aujourd’hui, une erreur de 0,15 °C peut suffire à compromettre un lot pharmaceutique ou à fausser un cycle de stérilisation. La norme CEI 60751 ne laisse aucune place à l’approximation : dans les environnements critiques, la précision thermique, c’est la ligne rouge que l’on ne franchit pas. Et c’est là que la PT100 entre en scène, pas comme un simple capteur, mais comme un garant de la fiabilité industrielle.
Optimiser le câblage pour une précision chirurgicale
Le choix du câblage d’une sonde PT100 n’est pas une affaire de bricolage, c’est une décision technique qui impacte directement la qualité des mesures. La résistance des fils eux-mêmes peut induire une erreur si elle n’est pas compensée. En montage 2 fils, cette résistance s’ajoute à celle du capteur, ce qui fausse la lecture, surtout sur de longues distances. Le 3 fils permet une compensation partielle, mais ce n’est pas suffisant pour les process sensibles. En revanche, pour garantir l'intégrité des données dans les process critiques, l'installation d'une pt100 4fils permet d'éliminer totalement les erreurs liées à la résistance de ligne. C’est un atout stratégique pour les secteurs comme la chimie ou la pharmacie, où chaque degré compte.
Comprendre l'impact de la résistance de ligne
La résistance des câbles peut sembler négligeable, mais elle s’accumule avec la distance. Même un centième d’ohm parasite peut induire une erreur significative dans des mesures où la norme exige une précision au centième de degré. En configuration 2 fils, cette erreur est intégrée au signal - en clair, la mesure est fausse dès la base. Le 3 fils compense en mesurant la chute de tension sur un fil de retour, mais cette méthode reste approximative. Le 4 fils, en revanche, utilise deux fils pour l’alimentation en courant et deux autres exclusivement pour la mesure de tension. Cette séparation physique élimine toute influence de la résistance des câbles. C’est une solution robuste, surtout en environnement industriel où les distances entre capteur et automate peuvent dépasser plusieurs dizaines de mètres.
La conversion en signal 4-20 mA
Pour stabiliser la transmission sur de longues distances, la plupart des installations utilisent un transmetteur de température. Il convertit la variation de résistance de la PT100 en un signal normalisé 4-20 mA. Ce signal est bien plus stable que la résistance brute, car il est moins sensible aux perturbations électromagnétiques. Il permet aussi la détection de panne : un courant nul (0 mA) indique une rupture de fil, ce qui active automatiquement une alerte ou un mode de sécurité. Cette fonction de diagnostic intégré est un levier majeur pour la maintenance préventive. En cas de défaillance, le système réagit avant même que le process ne dévie.
| 🔧 Configuration | 🎯 Précision | 📏 Distance maximale conseillée | ⚙️ Complexité d’installation |
|---|---|---|---|
| 2 fils | Faible (erreur systématique) | Moins de 5 m | Simple |
| 3 fils | Moyenne (compensation partielle) | 5 à 20 m | Moyenne |
| 4 fils | Élevée (erreur nulle) | Jusqu’à 100 m | Élevée |
Choisir l'enveloppe de protection selon votre milieu
Le capteur ne vit pas dans un laboratoire stérile : il doit résister à la pression, aux chocs, à l’humidité, et parfois à des produits chimiques agressifs. C’est là que le choix de l’enveloppe devient crucial. Une sonde nue, aussi précise soit-elle, ne survivra pas longtemps dans une cuve d’hydrolyse ou une chaîne de pasteurisation. L’acier inoxydable est devenu le standard dans les environnements exigeants. Il offre une triple protection : mécanique, chimique et thermique. Dans les industries agroalimentaire ou pharmaceutique, où les nettoyages CIP (nettoyage en place) sont fréquents, la gaine en inox résiste aux jets de vapeur, aux acides et aux bases utilisés dans les lavages. Elle prévient aussi l’oxydation du filament, qui pourrait altérer la linéarité de la mesure avec le temps. En clair, ce n’est pas juste une protection - c’est une assurance longévité.

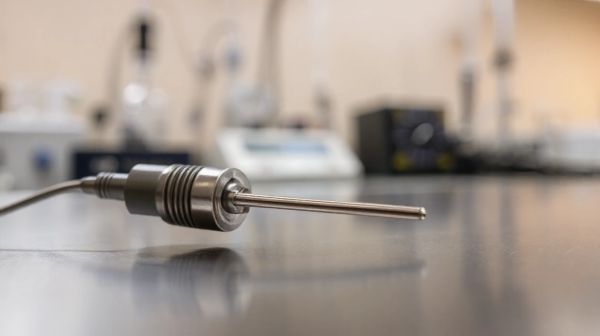

L'acier inoxydable pour les environnements hostiles
Ce n’est pas un hasard si les sondes hygiéniques ou les plongeurs industriels sont presque systématiquement gainés d’acier inoxydable. Ce matériau résiste à la corrosion, ne libère pas de particules, et supporte des pressions élevées. Dans un environnement humide ou salin, il évite la formation de micro-piles électrochimiques qui pourraient fausser les signaux faibles de la PT100. Et côté maintenance, une gaine bien scellée limite les infiltrations d’eau ou de condensation, fréquentes causes de dérives ou de courts-circuits. Pour les process continus, la fiabilité du capteur dépend autant de sa conception interne que de son enveloppe. Choisir une sonde adaptée à son milieu, c’est éviter des pannes imprévues - et des temps d’arrêt coûteux.
Gérer le temps de réponse et l'étalonnage
La précision ne s’arrête pas à la technologie du capteur : elle dépend aussi de son adaptation au process. Le temps de réponse, par exemple, varie selon le type de sonde et sa mise en œuvre. Une sonde de contact, fixée sur une paroi métallique, réagit en 2 à 6 secondes, ce qui convient aux régulations rapides. Un plongeur immergé dans un liquide plus dense mettra entre 5 et 15 secondes à suivre une variation de température. Ce décalage peut sembler minime, mais dans un cycle de stérilisation, il peut conduire à sous-traiter ou à surchauffer - deux scénarios à éviter. Le choix dépend donc de l’inertie du système et de la vitesse de régulation attendue.
Plongeurs vs sondes de contact
Le plongeur est idéal pour mesurer la température d’un fluide en écoulement : liquide, vapeur ou gaz. Il est généralement inséré dans un puits de prise de température pour protéger le capteur sans isoler thermiquement. La sonde de contact, elle, est fixée directement sur une surface - un tuyau, un échangeur, un moteur. Elle est plus rapide, mais moins précise si le contact n’est pas optimal. Pour les applications hygiéniques, une autre variante est utilisée : la sonde hygiénique, équipée d’un raccord sanitaire comme le tri-clamp. Conçue pour les milieux stériles, elle évite les points morts où les bactéries pourraient se développer. Son design élimine les aspérités et permet un nettoyage total, ce qui est non négociable dans les industries du lait ou du médicament.
Le protocole de maintenance annuelle
Une PT100 bien installée peut durer des années, mais elle ne se maintient pas seule. La calibration annuelle est une étape obligatoire pour garantir la traçabilité des mesures. Même sans panne apparente, une sonde peut dériver lentement à cause de contraintes mécaniques ou thermiques. Un étalonnage en laboratoire certifié permet de comparer sa réponse à une référence étalon et de la corriger si nécessaire. En parallèle, il faut vérifier l’étanchéité du boîtier, l’état des câbles et l’isolation en zones électriquement bruyantes. Une isolation défaillante peut capter des parasites, surtout près des variateurs ou des moteurs. En clair, la maintenance, c’est ce qui transforme un capteur en investissement durable.
Adaptation aux milieux stériles
Dans les industries où l’asepsie est obligatoire, chaque détail compte. Un raccord non sanitaire, un joint mal positionné, une surface rugueuse - tout cela peut devenir un nid à micro-organismes. C’est pourquoi les sondes hygiéniques sont conçues avec des géométries spécifiques : pas de creux, pas de fentes, une surface polie. Le raccord tri-clamp permet un montage/démontage rapide sans outil, ce qui facilite les opérations de nettoyage et d’inspection. Et comme elles fonctionnent souvent dans des environnements chauds et humides, leur étanchéité est testée à des pressions élevées. Ce n’est pas de l’excès de zèle - c’est la conformité aux bonnes pratiques de fabrication (BPF) qui l’exige.
- Privilégier le montage 4 fils pour éliminer les erreurs de ligne
- Opter pour la Classe A (±0,15 °C) sur les process critiques
- Utiliser un transmetteur 4-20 mA pour une transmission stable
- Adapter la gaine à la nature du fluide (inox, hygiénique, etc.)
- Planifier un recalibrage annuel pour garantir la traçabilité
Les fondamentaux de la norme CEI 60751
La norme CEI 60751, c’est la bible de la mesure thermique par résistance. Elle fixe exactement comment doit se comporter une PT100 : une résistance de 100 ohms à 0 °C, une variation linéaire avec la température, et des tolérances strictes selon les classes. La Classe B tolère ±0,3 °C, ce qui convient aux applications générales. La Classe A, plus fine, autorise seulement ±0,15 °C - c’est celle qu’on impose dans la stérilisation, la chimie fine ou les laboratoires de contrôle. Cette précision ne vient pas du hasard : elle repose sur la stabilité exceptionnelle du platine, un métal qui conserve ses propriétés électriques même après des milliers de cycles thermiques. Contrairement aux thermocouples, qui peuvent dériver avec le temps, une PT100 bien entretenue reste fidèle à elle-même.
Déchiffrer les classes de précision A et B
Choisir entre Classe A et Classe B, ce n’est pas juste une question de budget. C’est une décision qui dépend du risque associé à une erreur de mesure. Dans un chauffage de local, une marge de 0,3 °C ne pose aucun problème. Mais dans un autoclave, une stérilisation à 121 °C doit rester exacte - une erreur de 1 °C peut invalider tout un cycle. La Classe A réduit ce risque dès la source. Elle n’évite pas la maintenance, mais elle donne une marge de sécurité plus étroite. Et dans les audits qualité (ISO, BPF), la traçabilité des mesures commence par la conformité du capteur à la norme CEI 60751. Une sonde hors classe, c’est un non-conformité directe.
La loi de résistance du platine
Le principe est simple : la résistance d’un filament de platine augmente de façon quasi linéaire avec la température. À 0 °C, il mesure 100 ohms. À 100 °C, environ 138,5 ohms. Cette prévisibilité est ce qui rend la PT100 si fiable. Le platine est choisi parce qu’il ne s’oxyde pas facilement, ne réagit pas aux champs électromagnétiques, et garde une stabilité à long terme. Un thermocouple, en comparaison, peut être plus rapide ou aller plus chaud, mais il est plus sensible aux interférences et à la dérive. Ici, on sacrifie un peu de vitesse pour gagner en reproductibilité. Et dans l’industrie, c’est souvent ce compromis-là qui paie à long terme.
Compatibilité avec les instruments de mesure
Une PT100 ne se branche pas n’importe où. Les afficheurs, régulateurs ou automates doivent reconnaître le type de capteur (Pt100, Classe A/B) et être configurés en conséquence. L’erreur la plus courante ? Un mauvais réglage du nombre de fils (2, 3 ou 4), ce qui invalide toute compensation. Il faut aussi veiller à l’isolation galvanique, surtout en environnement bruyant. Un régulateur sans isolation peut capter des parasites via la masse commune, faussant la lecture. Les modèles récents intègrent souvent cette fonction, mais ce n’est pas systématique. Vérifier les spécifications techniques avant l’installation, ça évite des heures de diagnostic inutiles.
Les interrogations fréquentes
D'après votre expérience terrain, quel est le signe principal d'une sonde en fin de vie ?
La dérive progressive des mesures est le principal indicateur. Le capteur ne tombe pas en panne brutalement, mais sa lecture s’éloigne lentement de la réalité, même après recalibrage. Cela peut venir d’un filament fragilisé par les cycles thermiques ou d’une contamination interne due à une rupture d’étanchéité.
Quel budget moyen prévoir pour un étalonnage certifié en laboratoire ?
Il faut compter entre 80 et 150 € par sonde, en fonction de la précision demandée et du laboratoire accrédité. Ce coût inclut souvent un rapport d’étalonnage traçable, indispensable pour les audits qualité et la conformité réglementaire.
L'IoT change-t-il la donne pour l'intégration des PT100 ?
Oui, les passerelles sans fil récentes permettent d’intégrer des PT100 dans des réseaux IoT industriels. Elles transmettent les données en continu vers un cloud, facilitant la supervision à distance et l’analyse prédictive, surtout pour les capteurs éloignés ou difficiles d’accès.
Existe-t-il des garanties légales spécifiques sur la précision des capteurs ?
Il n’y a pas de garantie légale imposée par l’État, mais les normes CEI 60751 et les certificats de conformité du fabricant font foi dans les audits. En cas de non-conformité prouvée, la responsabilité du fournisseur peut être engagée, surtout si le capteur est utilisé dans un process réglementé.
À quelle fréquence faut-il remplacer les gaines inox en milieu corrosif ?
En général, une gaine en inox de qualité standard tient entre 5 et 10 ans, selon l’exposition aux agents agressifs. En milieu fortement corrosif (acides forts, eaux salées), une inspection annuelle est conseillée, et le remplacement peut survenir tous les 3 à 5 ans.
